防塵・防水性能/保護等級

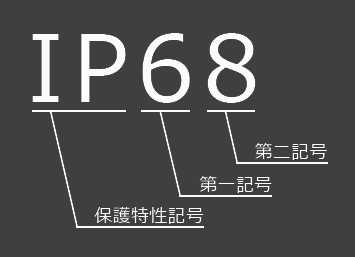

IPとは、JISC0920:2003 又は､IEC60529に基づいて規定された固形異物、水に対する保護等級表示を2つの数字の組合せによって表記されています。
| 第一 記号 |
人体及び固形異物に対する保護 | |
|---|---|---|
| 0 | 無保護 | 左記の条件 の固形物が 侵入しない |
| 1 | 直径50mm以上 | |
| 2 | 直径12.5mm以上 | |
| 3 | 直径2.5mm以上 | |
| 4 | 直径1.0mm以上 | |
| 5 | 有害な影響が発生するほどの 粉塵が侵入しない |
|
| 6 | 粉塵が侵入しない | |
| 第二 記号 |
水の侵入に対する保護 | |
|---|---|---|
| 0 | 無保護 | 左記の条件 による有害な 影響が無い |
| 1 | 鉛直から落下する水滴 | |
| 2 | 鉛直から15度の範囲で落下する水滴 | |
| 3 | 鉛直から60度の範囲で落下する水滴 | |
| 4 | あらゆる方向からの飛沫 | |
| 5 | あらゆる方向からの噴流水 | |
| 6 | あらゆる方向からの強い噴流水 | |
| 7 | 一時的に一定水圧の条件に水没 | 左記の条件 により内部に 浸水しない |
| 8 | 7を超える条件 | |
